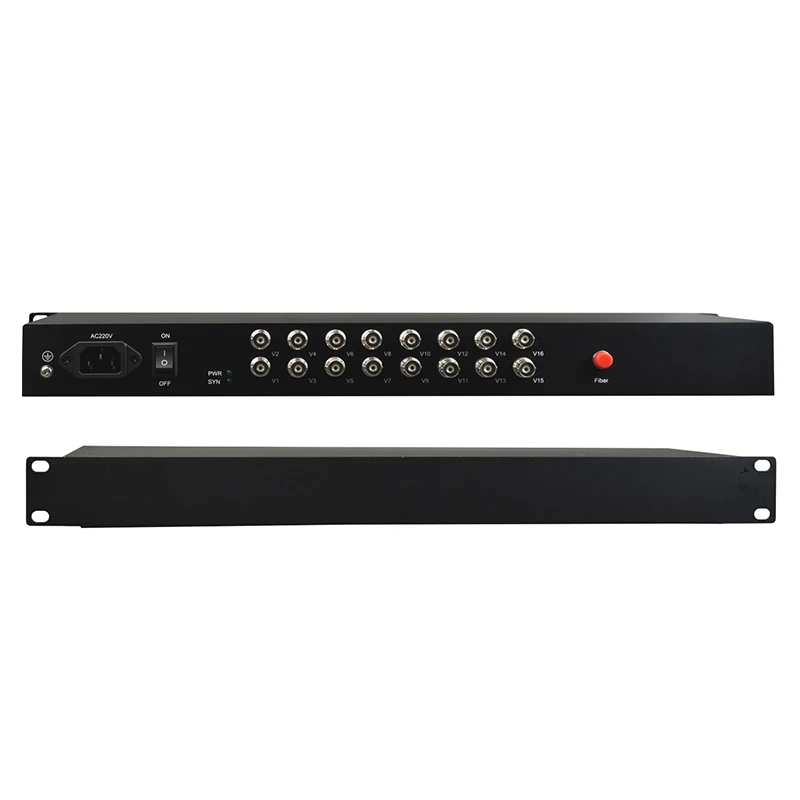

概要
3Gbps HD-SDI高精細ビデオ光送信機/受信機はデジタルエンコーディング技術を採用しており、シングルモード光ファイバーを介して16チャンネルの3Gbps HD-SDIビデオ信号の長距離双方向伝送を実現し、信号は歪みや中継なしで最大80Kmまで伝送できます。 3Gbps HD-SDI高精細デジタルTV光トランシーバー信号フォーマットは270Mbpsから2.97Gbpsで、3Gbps HD-SDIビデオ光トランシーバーシステムはSMPTE424M、SMPTE292、SMPTE344M、SMPTE259M、DVB-ASI（270M）などのデジタルTVフォーマット信号をサポートします。
特徴：

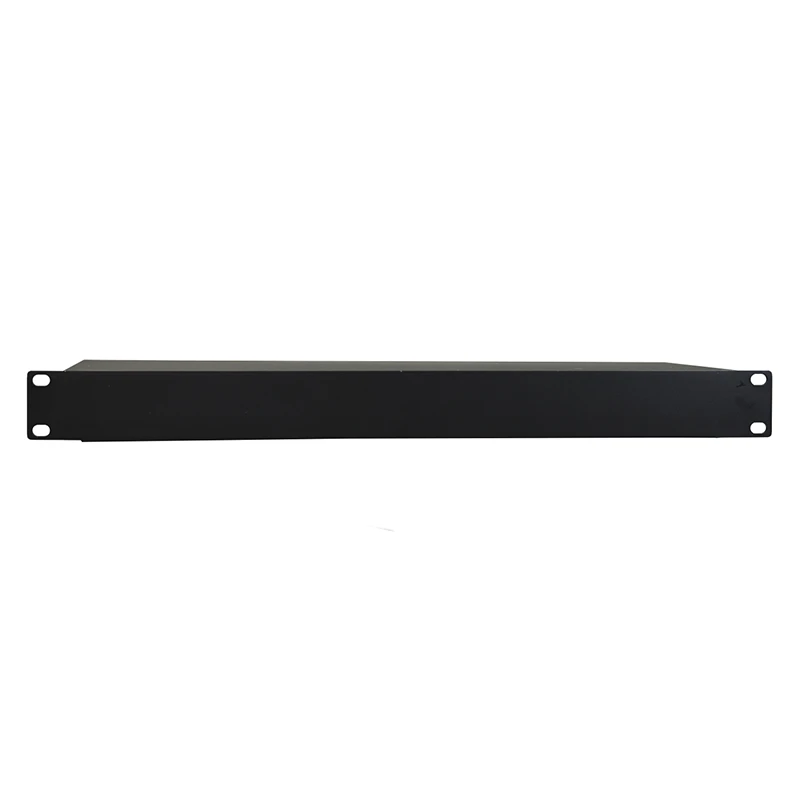

- オールアルミ合金アルマイト加工 19- インチ 1U ラックタイプ。
- デバイスをペアリングして使用し、ローカルビデオ信号を入力し、反対側のビデオ信号を出力します。
- 通常のデスクトップと集中型カードラックのさまざまな方法を提供できます。
- SD、HD、3G入力自動検出、270Mbit/s-1.48Gbit/s-3Gbit/sの速度をサポート。新しいFULL HDフルHD 1080P/60HZ 3Gbps HD-SDI形式信号をサポートし、伝送距離は80KMに達します。
- SMPTE 424M (2.97Gbps/s)、SMPTE 292M (1.485Gbps/s)、SMPTE 344M (540Mb/s)、SMPTE 259M (360Mb/s)、DVB-ASI (270Mb/s) をサポートします。
- 送信機の自動ケーブルイコライゼーションにより、80M: 2.97Gb/s、140M: 1.485Gb/s、250M: 270Mb/s。
- 送信機と受信機の両方に、SDI 信号のアクセス ステータスを示す LED があります。
- ビデオ インターフェイスは 3 レベルの雷保護機能を備えており、ITU-T K.21 (10/700 μS)、共通モード: 6KV、インピーダンス (40 Ω) のテストに合格できます。
- AC220電源、DC-48V/+24V電源も対応。
人気ラベル: SDI ファイバー送信機と受信機、中国の SDI ファイバー送信機と受信機のメーカー、サプライヤー、工場, HDMIファイバートランスミッターとレシーバー, 衛星送信機とレシーバー, SDIファイバートランスミッターとレシーバー, 送信機と受信機
パラメータ
光ファイバー
光学番号: 1
光ファイバー：単芯
光ファイバーインターフェース: FC
波長: 1310-1610nm シングルモード
中継なしの伝送距離: 0~80km
標準送信電力: シングルモード 100uw-0.93mw
3Gbps HD-SDIビデオ
ビデオ帯域幅: 270Mb/s – 2.97Gb/s
テレビ信号規格: SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M、DVB-ASI
Return loss: >15デシベル
バランス: 250m@270Mbit/s、140m@1.485Gbit/s、80m@2.97Gbit/s
インターフェース: 75Ω BNC
環境指標
動作温度: -10 度 - +60 度
保管温度: -40 度 - +85 度
動作湿度: 0% -95% (結露なし)
MTBF:>100,000 時間
|
モデル |
DMB-V１6b |
|
製品機能説明 |
光ファイバーで3Gbps HD-SDI信号を16チャンネル同時に伝送 |
|
サービスポートの説明 |

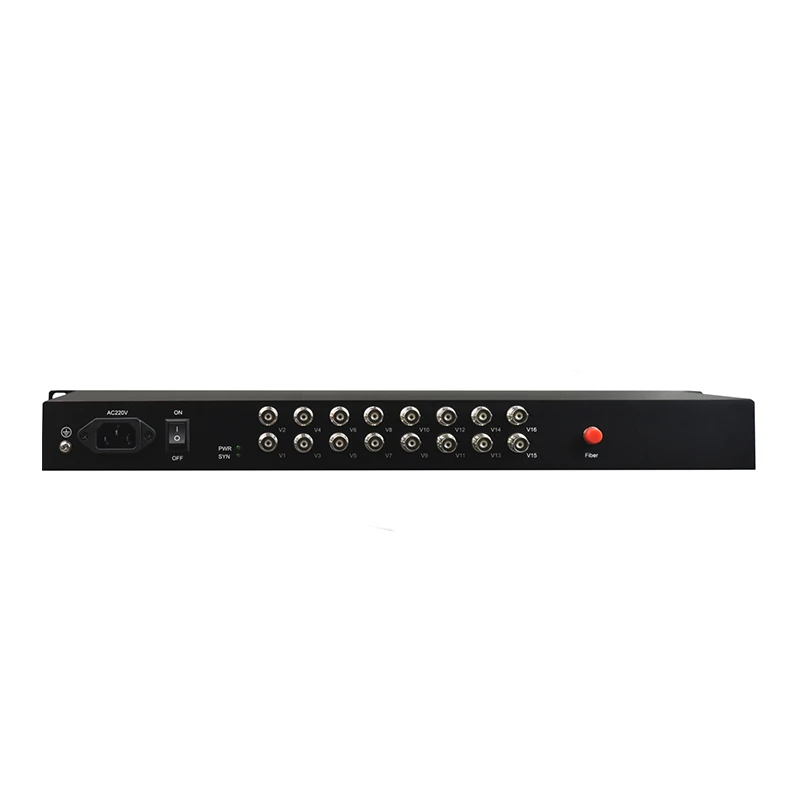

光ファイバーインターフェース1チャンネル、3Gbps HD-SDI信号16チャンネル |
|
力 |
AC220VまたはDC-48VまたはDC+24V（電源はオプション） |
|
製品サイズ |
(L × W × H) 485 * 200 * 45 mm 1Uラックマウント |
|
重さ |
1.25kg / 個 |

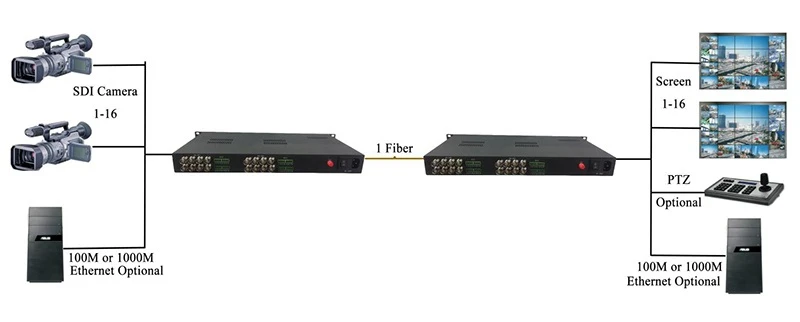

アプリケーション
