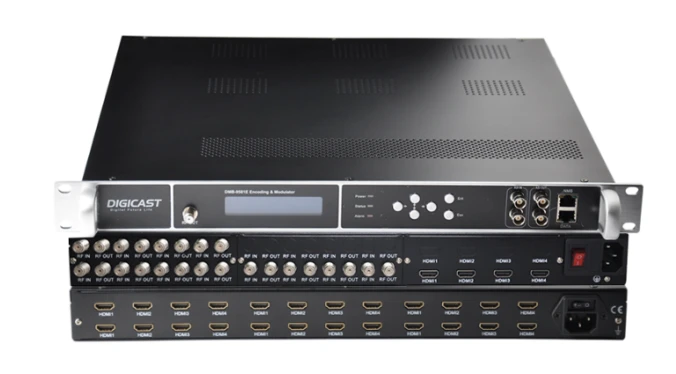

概要
特徴：
✦チューナー入力: 最大 24 個の FTA チューナー入力 モジュールあたり 4 つのチューナー ポート、最大 6 つのモジュール DVB-S/S2/DVB-T/T2/DVB-C/ DTMB/ISDB-T/ATSC オプション
✦ 外部 TS 多重化用の 2 つの独立した ASI 入力
✦ 4 つの個別の多重化と隣接するキャリア出力を変調するアップ-コンバーター、出力 RF 規格は UI からの DVB-T/DVB -C/ATSC/ISDB-T/DTMB オプションをサポート、出力 RF 規格を切り替えた後のみデバイスを再起動する必要があります
✦ IP 出力: 8*MPTS&512*SPTS (8*RF 出力時)
✦ IP入力: 128*SPTS/MPTS入力
✦ PID の再マッピングとフィルタリング
✦ PSI/SI の編集と挿入
✦ ホテル TV システム向けの低コスト ソリューション
✦ PCR の修正と PCR 間隔の調整をサポート
✦ 優れたショルダーと優れた変調品質 MER
✦ MTBF(平均故障間隔) 87600 時間以下の低消費電力と高信頼性
✦ ウェブ経由で-使いやすい-システム管理
✦ 非常にコンパクト、高統合サポート LCN (論理チャネル番号)-
応用
|
IPTV/OTT ヘッドエンド機器 広告、監視、トレーニング、教育 すべてのデジタル TV RF プログラムのソースを IPTV プロジェクトに挿入します 企業、ホテル、キャンパス、病院、レストラン、公共の場所などl |
|
人気ラベル: テレビ チャンネル変調器、中国テレビ チャンネル変調器メーカー、サプライヤー、工場, デジタルモジュレーター, デジタルRFモジューター, RFモジュレーター, テレビモジュレーター
仕様
IPストリーム入力
128 * IP ストリーミング入力 SPTS/MPTS UDP/RTP 各ポートをサポート、合計 3 * ギガビット ポート (DATA1/DATA2/DATA3)
イーサネット ポート トランスポート プロトコル TS over UDP / RTP ユニキャストおよびマルチキャスト、IGMP V2/V3
伝送速度 各入力最大 800Mbps
ASI ストリーム入力
サポート: 6 * ASI 入力
コネクタ：BNCメス、75Ω
信号レベル: 200-800mVp-p
パケット長: 188バイト
最大ビットレート: ポートあたり 100Mbps 以下
RF出力変調
ISDB-T 変調
ISDB-T RF 出力: 16*ISDB-T 非隣接周波数 RF 出力、
周波数範囲: 96~864MHz、1Khz 1ステップ
ISDB-T 標準 ARIB STD-B31
コンスタレーション: DQPSK、QPSK、16QAM、64QAM
ガードインターバル：1/32、1/16、1/8、1/4
伝送モード:2K、4K、8K
コードレート:1/2、3/4、5/6、7/8
帯域幅:6MHz
TSビットレート＜21Mbit/s
MER 40 dB 以上
総合出力レベル調整 -35～-5dBm（0.1dBステップ）
DVB-T 変調
チャンネル:16*DVB-T 非隣接周波数 RF 出力
周波数範囲: 96~864MHz、1Khz 1ステップ
変調規格：EN300744
帯域幅: 6M、7M、8M
FFTモード：2K、8K
コンスタレーション:QPSK、16QAM、64QAM
ガードインターバル 1/4、1/8、1/16、1/32
FEC 1/2、2/3、3/4、5/6、7/8
TSビットレート＜31Mbit/s
MER 40 dB 以上
総合出力レベル調整：-35～-5dBm（0.1dBステップ）
ATSC-T 変調
チャンネル:16*ATSC-T 非隣接周波数 RF 出力
周波数範囲:96~864MHz、1Khz 1ステップ
コンスタレーション: 8VSB
TSビットレート＜19Mbit/s
MER 40 dB 以上
総合出力レベル調整 -35～-5dBm（0.1dBステップ）
IPストリーム出力
サポート: DATA 1Port からの 8*IP(MPTS/SPTS) UDP/RTP 出力
多重化
PID 再マッピング (手動または自動) により、チャネルごとに最大 180 の PID をサポート
正確なPCR調整
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NITインサート可能
制御と監視
構成インターフェース: ウェブ-ベース
リモート: ネットワーク経由でアップグレード
コネクタ: RJ45、100M/1000M イーサネットインターフェイス
フィジカルとパワー
電圧 110~220V
消費電力: 18~20W
動作温度:0~50度
寸法: 483mm(幅)*360mm(奥行き)*44.5mm(高さ)
重量: 7 キログラム/個
